صفحه نمایش 1.83 اینچی مربع گرد TFT LCD

ENH-TV0183A001توضیحات



من که نزدیک به هشت سال در تحقیق و توسعه و تولید ماژول‌های LCD با اندازه کوچک- مشغول بودم، با محصولات نمایشگر زیادی برای پوشیدنی‌ها، دستگاه‌های پزشکی و کنترل صنعتی در تماس بودم. چیزی که بیش از همه من را تحت تاثیر قرار می دهد صفحه نمایش LCD TFT مربع گرد 1.83 اینچی ما است-این صفحه دارای انباشته پارامترهای جذاب نیست، اما با نقاط دردسر تولید انبوه واقعی و استفاده از ترمینال در تمام جزئیات مطابقت دارد، که دلیل اصلی تبدیل شدن آن به مدل پرچمدار کارخانه ما است. هنگامی که بسیاری از مشتریان برای اولین بار نمونه ها را آزمایش می کنند، از "حس دست" و جلوه نمایش آن شگفت زده می شوند. در واقع، این شگفتی کاملاً به دلیل صیقل دادن مکرر جزئیات فنی ما است، نه فقط به هم ریختگی مشخصات.

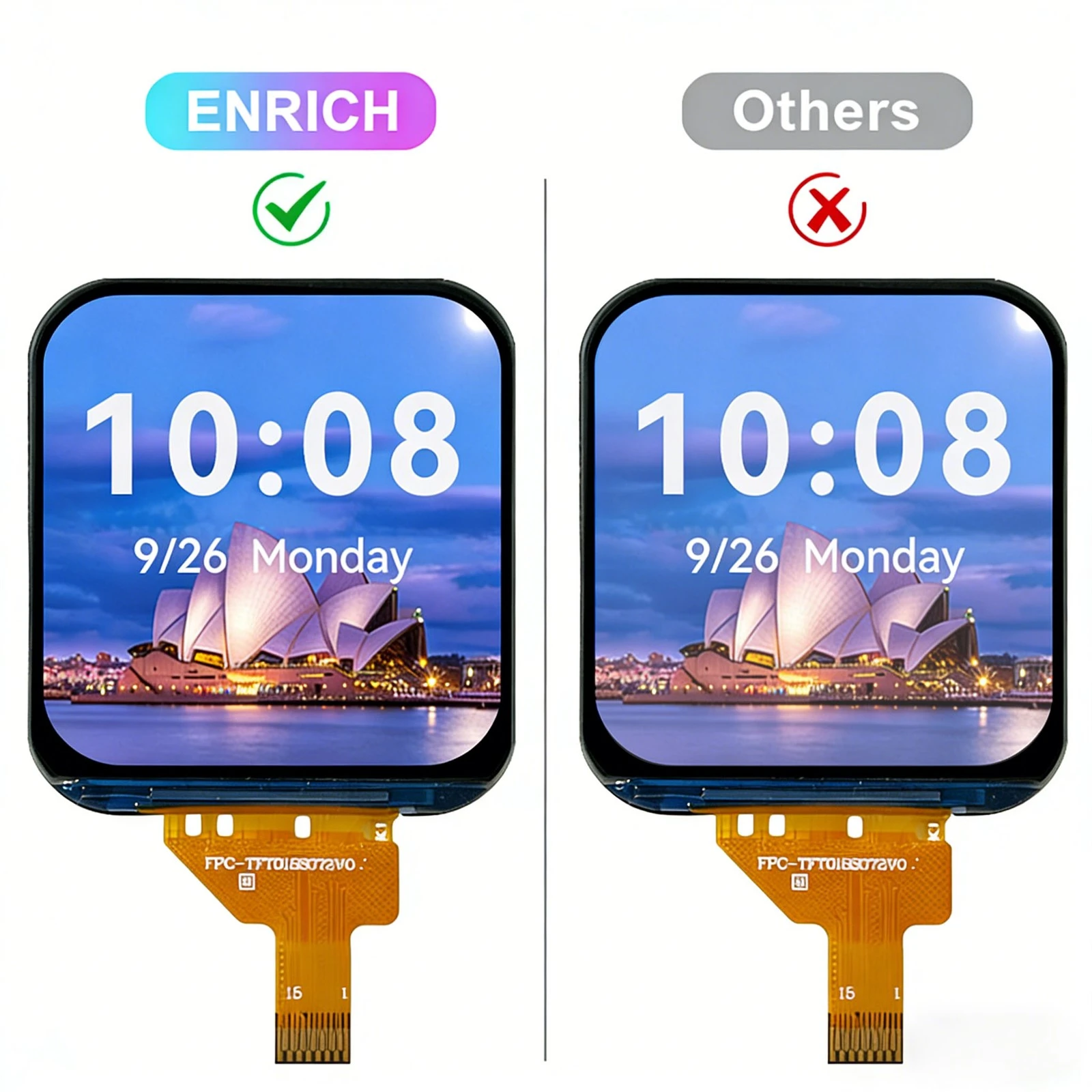

بیایید ابتدا در مورد جلوه نمایش صحبت کنیم، که رقابت اصلی صفحه نمایش‌های کوچک- است. این صفحه نمایش 1.83 اینچی گرد مربع TFT LCD دارای وضوح 240×284 است که با اندازه مورب 1.83{8}} اینچ مطابقت دارد که منجر به تراکم پیکسلی تقریباً 203 PPI می شود. برخی افراد ممکن است فکر کنند که این مقدار{11}} درجه بالایی نیست، اما در استفاده واقعی، متوجه خواهید شد که وضوح متن، ظرافت نمادها و حتی اشباع رنگ آن بهتر از رقبای با مشخصات مشابه است. ما آزمایش های واقعی زیادی انجام داده ایم. در زیر نور شدید در فضای باز، حتی بدون افزودن یک پوشش ضد تابش{13} اضافی، فونت های کوچک روی صفحه همچنان به وضوح قابل مشاهده هستند. این به دلیل کالیبراسیون ویژه ما در پانل IPS است-برخلاف پانل‌های TN معمولی در بازار، که پس از انحراف از زاویه دید جلو، از تغییر رنگ و کاهش کنتراست شدید رنج می‌برند، فناوری IPS ماژول ما واقعاً به دید 360 درجه بدون زوایای مرده دست می‌یابد. حتی زمانی که صفحه نمایش نزدیک به 90 درجه می چرخد، انحراف رنگ را می توان در ΔE <2 کنترل کرد، که برای دستگاه های مچ پوش بسیار مهم است. از این گذشته، هیچ کس به صفحه نمایش روی مچ دست خود در حالت ثابت نگاه نمی کند. مهمتر از آن، پنل IPS معمولی سیاه رنگی که ما استفاده می کنیم می تواند سیاه خالص واقعی را بدون مشکل رایج خونریزی نور پس زمینه ارائه دهد. این نه تنها بافت بصری را بهبود می بخشد بلکه مصرف برق را به طور نامرئی کاهش می دهد. این بهینه‌سازی ویژه‌ای است که ما با توجه به درد عمر باتری مشتریان هنگام همکاری طولانی مدت با مشتریان دستگاه‌های پوشیدنی انجام دادیم.

ما برای انتخاب آی سی درایور برای مدت طولانی تلاش کردیم و در نهایت به NV3030B بسنده کردیم. این تراشه ممکن است محبوب‌ترین تراشه در بازار نباشد، اما قطعاً مناسب‌ترین تراشه برای نمایشگر LCD TFT مربع گرد 1.83 اینچی است. به‌عنوان یک کنترل‌کننده TFT با رم داخلی{4}، به طور طبیعی از 240×RGB×320 پیکسل پشتیبانی می‌کند، در حالی که ماژول ما تنها از 240×284 پیکسل استفاده می‌کند. حاشیه اضافی RAM می‌تواند سوئیچ صفحه را بدون وقفه یا محو شدن حرکت کند{10}}که به اتفاق مشتریان ما با پلتفرم‌های توسعه مانند ESP32 و Raspberry Pi همکاری می‌کنند. علاوه بر این، از هر دو حالت اولیه افقی و عمودی پشتیبانی می‌کند و نیاز مشتریان را به اصلاح کد اضافی را از بین می‌برد و هزینه‌های توسعه را تا حد زیادی کاهش می‌دهد. ما خودمان تست های سازگاری انجام داده ایم. از آردوینو تا STM32 و سپس به سری جتسون، این ماژول را می توان به طور یکپارچه تطبیق داد و حتی به تغییر دهنده های سطح اضافی نیز نیاز نیست. هر دو سطح منطقی 3.3 ولت و 5 ولت می توانند مستقیماً آن را هدایت کنند. در پس این، اشکال زدایی مکرر تعریف پین تراشه و درک عمیق{20} نیازهای رابط پلتفرم های مختلف توسعه وجود دارد. از این گذشته، ما به عنوان یک کارخانه، نیاز مشتریان به "پرهیز از انحرافات" را به بهترین شکل درک می کنیم.

مصرف انرژی و سازگاری با محیط یکی دیگر از مزایای اصلی این نمایشگر 1.83 اینچی مربع گرد TFT LCD و همچنین تمرکز بهینه سازی ما بر اساس سال ها تجربه تولید انبوه است. بسیاری از ماژول‌های هم‌اندازه موجود در بازار از 6 نور پس‌زمینه LED برای دنبال کردن روشنایی استفاده می‌کنند که مصرف انرژی آن به بیش از 100 میلی آمپر می‌رسد. با این حال، ما یک طراحی موازی از 4 LED سفید را اتخاذ می کنیم که هر کدام تنها 20 میلی آمپر مصرف می کنند و کل مصرف برق تنها 80 میلی آمپر در روشنایی کامل است. همراه با ویژگی های مصرف انرژی کم پنل معمولی مشکی، می تواند عمر باتری دستگاه های پوشیدنی را تا حدود 15 درصد افزایش دهد. زمانی مشتری داشتیم که ردیاب های تناسب اندام در فضای باز می ساخت و گزارش داد که ماژول قبلی استفاده شده در محیط های{11}در دمای پایین دارای سوسو زدن صفحه و پاسخ آهسته است. ما این ماژول را برای آزمایش به آنها فرستادیم و به مدت 72 ساعت به طور مداوم در یک محیط خارج از منزل -20 درجه کار کرد و صفحه همچنان بدون هیچ گونه ناهنجاری ثابت بود-این به دلیل طراحی گسترده- دمای ماژول است. محدوده دمای عملیاتی 20- درجه تا +70 درجه و محدوده دمای ذخیره سازی 30- درجه تا +80 درجه پارامترهایی به طور تصادفی علامت‌گذاری نشده‌اند، اما با تنظیم مواد پانل و فرآیند بسته‌بندی پس از صدها آزمایش چرخه دمای بالا و پایین در آزمایشگاه ما به دست می‌آیند. این به ویژه برای محصولاتی که ممکن است با محیط های شدید مانند پوشیدنی های فضای باز، دستگاه های دستی صنعتی و تجهیزات پزشکی مواجه شوند، مناسب است.

همچنین طراحی مربع گرد بسیار قابل تشخیص (squircle) وجود دارد. بسیاری از مردم فکر می کنند که این فقط یک تفاوت در ظاهر است، اما در واقع شامل درک عمیق ما از تجربه محصول است. صفحه‌نمایش مربعی می‌تواند استفاده از ناحیه نمایش را به حداکثر برساند و تراکم اطلاعات را بهبود ببخشد، اما طراحی زاویه‌ای مناسب برای پوشیدن روی مچ دست ناخوشایند است و هنگام مونتاژ به راحتی خراشیده می‌شود. یک صفحه نمایش دایره ای راحت است، اما فضای پیکسل را در گوشه ها هدر می دهد. شعاع گوشه های گرد را بارها تنظیم کردیم و شکل نهایی نه تنها پیکسل های نامعتبر در گوشه ها را کاهش می دهد، بلکه راحتی پوشیدن را نیز تضمین می کند. علاوه بر این، این طرح-احساس بالایی دارد. اکنون بسیاری از برندهای رایج ساعت های هوشمند از آن استفاده می کنند و ماژول ما نیز به دلیل این طراحی توسط بسیاری از مشتریان برای ایجاد محصولات متمایز استفاده می شود.

در مورد خدمات سفارشی‌سازی، بر خلاف همتایان ما که مجموعه‌ای از موارد اختیاری را فهرست می‌کنند، ما مطابق با نیازهای واقعی مشتریان، سازگاری کامل فرآیند-از تأیید نمونه اولیه تا تولید انبوه را ارائه می‌کنیم. برای مثال، برای سفارشی‌سازی FPC، طول، شکل، و حتی اندازه و فاصله انگشت‌های طلایی را با توجه به طرح PCB مشتری به دقت تنظیم می‌کنیم تا از پایداری ناحیه اتصال اطمینان حاصل کنیم و از اتصال کوتاه اتصال ACF و شکستگی‌های خمشی جلوگیری کنیم- زمانی که یک مشتری دستگاه پزشکی نیاز به جاسازی ماژول در یک مانیتور ECG با فضای بسیار محدود داشت. ما به طور ویژه منطقه خمشی FPC را بهینه کردیم، از مواد مس RA و طراحی ضد{4}}خط پارگی استفاده کردیم، به طوری که عمر خمشی FPC به بیش از 100000 برابر برسد، که کاملاً با نیازهای مونتاژ دستگاه سازگار است. علاوه بر این، برای یکپارچه سازی پنل لمسی و پوشش پوشش شیشه، پیشنهاداتی را با توجه به سناریوی محصول مشتری ارائه خواهیم داد. برای مثال، پوشش ضد اثرانگشت برای دستگاه‌های پزشکی، و نور پس‌زمینه با روشنایی بالا برای دستگاه‌های فضای باز توصیه می‌شود. اینها راه حل های استاندارد نیستند، بلکه تجربه ای هستند که ما در طول سال ها همکاری با مشتریان در صنایع مختلف به دست آورده ایم.

بسیاری از مشتریان از ما می پرسند که چرا این صفحه نمایش LCD TFT مربع گرد 1.83 اینچی می تواند در بین محصولات مشابه متمایز باشد. در واقع، پاسخ ساده است: ما به دنبال انباشته کردن پارامترها نیستیم، بلکه تمام جزئیات فنی را در سناریوی استفاده واقعی پیاده‌سازی می‌کنیم و نقاط درد مشتریان را به عنوان جهت بهینه‌سازی خود در نظر می‌گیریم. از کالیبراسیون زاویه دید پانل IPS، انطباق و اشکال زدایی تراشه NV3030B، تا بهینه سازی مصرف انرژی و ظاهر، هر مرحله تجربه عملی ما را که تفاوت اصلی بین آن و ماژول های "مبتنی-" در بازار است، یکپارچه می کند. این ماژول چه پوشیدنی‌های هوشمند، چه دستگاه‌های پزشکی قابل حمل یا پایانه‌های دستی صنعتی باشد، این ماژول می‌تواند به خوبی تطبیق داده شود، نه به این دلیل که پارامترهای آن جامع هستند، بلکه به این دلیل که «درست» را در تمام جزئیات کلیدی به دست می‌آورد-که احتمالاً راهی است که یک ماژول نمایش خوب باید باشد.



















مشخصات

آیتم	DIMENSION	واحد
اندازه	1.83	اینچ
بعد طرح کلی	31.6x39.0x1.5	میلی متر
دمای عملیاتی	-20 درجه - +70 درجه	درجه
دمای ذخیره سازی	-30 درجه - +80 درجه	درجه
قطعنامه	240x284
