ENH-TV0085A002توضیحات

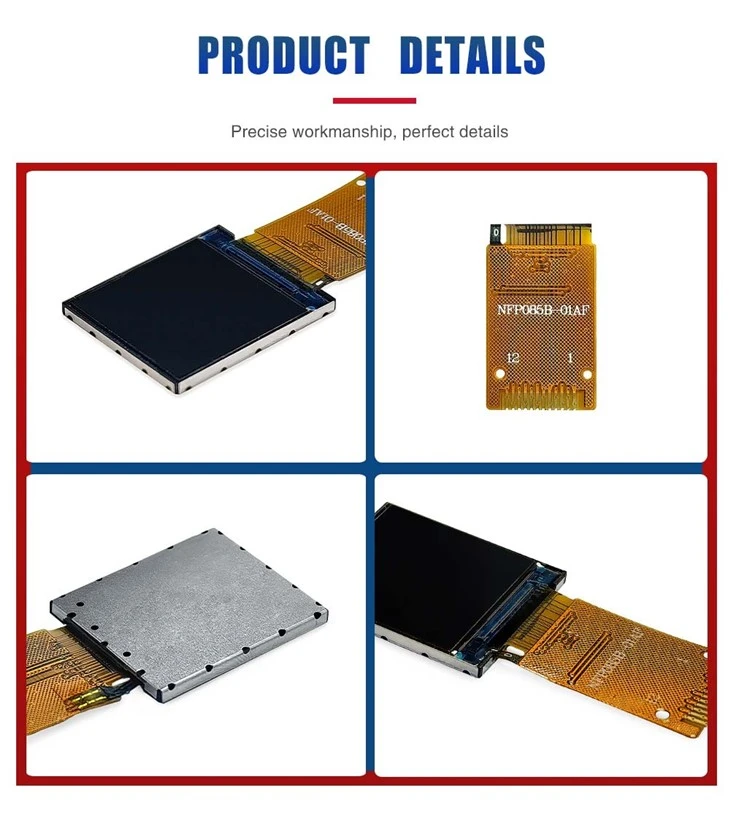

راماژول 0.85 اینچی TFT LCDیک صفحه نمایش ماتریس فعال جمع و جور و تمام رنگی است که برای برنامه‌های کاربردی محدود{1} فضا طراحی شده است که به خروجی بصری با کیفیت- نیاز دارند. به عنوان یک تولید کننده صفحه نمایش LCD کوچک حرفه ای، ما اطمینان می دهیم که هر ماژول استانداردهای مهندسی دقیق را رعایت می کند.

هنگامی که ما برای اولین بار این ماژول TFT LCD 0.85{1}}اینچی را توسعه دادیم، چالش اصلی که با آن روبرو بودیم تعادل "اندازه فوق العاده-فشرده" با "کیفیت نمایش قابل استفاده"-نقطه دردناکی بود که بارها از مشتریان در صنایع پوشیدنی و اینترنت اشیا شنیده ایم. پس از بیش از 18 ماه آزمایش تکراری، به طرحی رسیدیم که فقط فهرستی از مشخصات نیست، بلکه راه‌حلی متناسب با-نقاط دردناک برنامه‌های کاربردی در جهان است. اجازه دهید آنچه را که این ماژول را متمایز می کند، از انتخاب های فنی گرفته تا بازخوردهای{8}}در زمینی که از صدها پروژه جمع آوری کرده ایم، توضیح دهم.

از خود صفحه‌نمایش شروع می‌کنیم: قطر 0.85 اینچ ممکن است کوچک به نظر برسد، اما ما هر پیکسل را بهینه‌سازی کرده‌ایم تا قابل توجه باشد. ما با فناوری ماتریس فعال-TFT-ال سی دی فعال- نه فقط به این دلیل که استاندارد است، بلکه به این دلیل که متوجه شدیم که کنترل پیکسل جداگانه برای دستگاه‌های جمع و جور-قابل مذاکره نیست، به‌ویژه ابزارهای پوشیدنی مانند حلقه‌های هوشمند یا ردیاب‌های تناسب اندام، که حتی یک تأخیر جزئی یا تغییر رنگ، تجربه کاربر را از بین می‌برد، استفاده کردیم. آرایش پیکسل نوار عمودی RGB نیز یک تماس عمدی بود. نمونه‌های اولیه از طرح‌بندی متفاوتی استفاده می‌کردند که منجر به پاک شدن-سبزی‌ها می‌شد، اما پس از اصلاح تراکم نوار، به بازتولید رنگ طبیعی دست یافتیم که اکنون مشتریان دائماً آن را ستایش می‌کنند. در رزولوشن 128 (RGB) × 128، تقریباً 16000 پیکسل-برای نمایشگرهای وضعیت و رابط‌های گرافیکی ساده کافی است، اما نسبت کنتراست را به 1200:1 رسانده‌ایم (معمولی) زیرا می‌دانیم که در محیط‌های روشن یا کم نور، وضوح همه چیز است. ما این را{17}}در کنار-با ماژول‌های ارزان‌تری که 800:1 بالا می‌آیند آزمایش کرده‌ایم، و تفاوت در خوانایی فاحش است{21}}مشتریان ما در تنظیمات صنعتی به ما می‌گویند این تضاد آنها را از تنظیمات ثابت صفحه نجات می‌دهد.



فناوری نمای گسترده-IPS یکی دیگر از موارد غیرقابل مذاکره-برای ما بود، و اینجاست که تجربه عملی ما واقعاً مورد استفاده قرار می‌گیرد. در اوایل، ما با پنل‌های TN آزمایش کردیم تا هزینه‌ها را کاهش دهیم، اما بازخورد واضح بود: کاربرانی که حتی از زاویه 30{6}} صفحه نمایش را مشاهده می‌کردند، تغییر رنگ را مشاهده می‌کردند، که مانعی برای دستگاه‌های پوشیدنی یا پایانه‌های صنعتی دستی است. تغییر به IPS به ما زوایای دید 80-درجه را در همه جهات داد، اما ما در اینجا متوقف نشدیم-لایه‌های نوری پانل را به‌خوبی تنظیم کردیم-تا تغییر رنگ را حتی در لبه‌های شدید محدوده دید به حداقل برسانیم. روشنایی حوزه دیگری است که ما روی قابلیت استفاده در دنیای واقعی تمرکز کردیم: معمولی 300-450 cd/m²، با حداقل 260 cd/m²، به این معنی که در فضای باز بدون تخلیه باتری قابل خواندن است. مشتریانی داشته‌ایم که در گرمای تابستان از این ماژول در حسگرهای اینترنت اشیا در فضای باز استفاده می‌کنند، و روشنایی بدون نیاز به نیروی اضافی باقی می‌ماند - چیزی که ما طی هفته‌ها آزمایش میدانی در آب و هوای مرطوب و آفتابی شنژن تأیید کردیم.



ابعاد مکانیکی-20.82 میلی‌متر × 17.58 میلی‌متر × 1.46 میلی‌متر (W×H×T)-ممکن است فقط اعدادی به نظر برسند، اما در هر میلی‌متر مبارزه شد. ما قاب را تا حد ممکن کوچک کردیم و ناحیه نمایشگر فعال را به 15.21 × 15.21 میلی‌متر کاهش دادیم (یا 15.2064 × 15.2064 میلی‌متر برای برنامه‌های کاربردی با دقت بالا) زیرا می‌دانیم که در دستگاه‌های کوچک‌شده، حتی 0.1 میلی‌متر می‌تواند به معنی تفاوت بین طراحی مجدد یا تنظیم مجدد محصول در یک محصول باشد. ضخامت 1.46 میلی متر نیز یک چالش بود. ما مجبور شدیم یک نور پس‌زمینه LED سفید را با هم ادغام کنیم که هم نازک باشد و هم به طور یکنواخت بدون نقاط داغ، بدون گوشه‌های تاریک. ما ده‌ها پیکربندی نور پس‌زمینه را قبل از حل کردن روی یکی که ضخامت، روشنایی و مصرف برق را متعادل می‌کند، آزمایش کردیم و به امضای این ماژول تبدیل شد.



در بخش الکتریکی، رابط 4 سیمی SPI انتخابی بود که بر اساس بازخورد مشتری انجام می شد. بارها و بارها شنیدیم که مهندسان در MCUهایی مانند ESP32 و STM32 با کمبود پین دست و پنجه نرم می‌کنند{11}بنابراین ما این ماژول را طوری طراحی کردیم که فقط از 4 پین GPIO (CS، DC، SCL، SDA) استفاده کند بدون اینکه سرعت انتقال داده را کاهش دهد. پین اختصاصی DC جزئیات کوچکی است، اما منطق کنترل را به طور چشمگیری ساده می کند. ما مهندسان جوانی داشته‌ایم که به ما گفته‌اند این ویژگی زمان ادغام آنها را در مقایسه با ماژول‌هایی با پین‌های فرمان/داده ترکیبی به نصف کاهش می‌دهد. ما به یک ولتاژ عملیاتی معمولی 3.3 ولت (2.4 ولت-محدوده منطقی 3.3 ولت) پایبند بودیم، زیرا تقریباً با همه MCUهای ولتاژ پایین مدرن سازگار است - بدون نیاز به مبدل های ولتاژ، که باعث صرفه جویی در فضا و کاهش نقاط خرابی می شود. آی سی درایور GC9107 بهترین انتخاب ما برای رم آنبورد و مصرف کم انرژی بود. ما آن را به طور گسترده با دستگاه‌های باتری‌دار آزمایش کرده‌ایم، و به طور مداوم زمان اجرا را در مقایسه با ماژول‌هایی که از درایورهای عمومی استفاده می‌کنند، 15 تا 20 درصد افزایش می‌دهد. ما ST7735S را به‌عنوان یک جایگزین پیشنهاد می‌کنیم، اما همیشه GC9107 را برای کاربردهای قابل حمل توصیه می‌کنیم - آزمایشات خودمان نشان می‌دهد که در شرایط دمایی شدید قابل اعتمادتر است.



صحبت از دما: ما این ماژول را برای عملکرد -20 درجه تا +70 درجه رتبه بندی می کنیم، اما این عدد فقط یک گلوله بازاریابی نیست. ما آن را تحت آزمایش‌های دقیق در اتاق‌های محیط زیست کارخانه شنژن خود قرار داده‌ایم-آن را به مدت 48 ساعت به طور مستقیم در -20 درجه اجرا می‌کنیم، سپس بلافاصله به +70 درجه تغییر می‌کنیم و چرخه را برای یک هفته تکرار می‌کنیم. به‌خوبی دوام می‌آورد، به همین دلیل است که{13}}برای مشتریان صنعتی در انبارهای سرد یا برنامه‌های کاربردی در فضای باز به یک مورد تبدیل شده است. حفاظت 8KV ESD یکی دیگر از نکات کاربردی است. ما شاهد شکست ماژول‌های زیادی در حین مونتاژ به دلیل استاتیک بوده‌ایم، بنابراین ما این محافظت را برای کاهش نرخ عیب اضافه کردیم - تیم تولید ما به ما می‌گوید که خرابی مونتاژ را تا 30٪ برای مشتریان با حجم بالا کاهش می‌دهد.



انطباق با RoHS و REACH این روزها امری مسلم است، اما ما با در دسترس قرار دادن سفارشی‌سازی{0}}چیزی که بسیاری از کارخانه‌ها آن را به عنوان یک فکر بعدی می‌پندارند، یک قدم فراتر می‌رویم. در طول سال‌ها، ما آموخته‌ایم که هیچ دو پروژه مشابه نیستند: یک مشتری به یک کابل FPC 10 میلی‌متری طولانی‌تر برای مطابقت با طرح PCB خود نیاز داشت، دیگری برای استفاده در فضای باز به یک کابل ضد تابش{3} نیاز داشت، و یک مشتری دستگاه پزشکی به یک صفحه لمسی مقاومتی نیاز داشت که با دستکش کار کند. ما فقط این سفارشی‌سازی‌ها را ارائه نمی‌کنیم-به مشتریان کمک می‌کنیم تا آنها را بهینه کنند. به عنوان مثال، هنگامی که یک مشتری پوشیدنی درخواست یک شیشه روکش منحنی کرد، ما محل قرارگیری نور پس زمینه را برای جلوگیری از نشت نور تنظیم کردیم، جزئیاتی که آنها در نظر نگرفته بودند. این تفاوت بین یک ماژول عمومی و یک ماژول ساخته شده توسط تیمی است که در واقع با این فناوری در سناریوهای{8}در دنیای واقعی کار کرده است.



چرا ماژول ما را از ده ها گزینه مشابه در بازار انتخاب می کنیم؟ این در مورد مشخصات نیست- بلکه در مورد مراقبتی است که ما برای حل مشکلات مهم انجام می دهیم. زاویه دید IPS فقط یک ویژگی نیست. این نتیجه گوش دادن ما به مشتریانی است که نمی توانند از پنل های TN استفاده کنند. رابط SPI 4{5}}سیمی فقط یک عدد پین نیست. این ما هستیم که در زمان و ناامیدی مهندسان صرفه جویی می کنیم. اندازه فوق-کوچک فقط یک اندازه گیری نیست. این ما هستیم که به مشتریان کمک می کنیم تا ایده های کوچک خود را زنده کنند. ما مشتریانی داشتیم که پس از استفاده از ماژول‌های ارزان‌تر که در این زمینه شکست خوردند، به ما مراجعه کردند، و بارها و بارها به ما می‌گویند که تفاوت در جزئیات است - نور پس‌زمینه یکنواخت، درایور قابل اعتماد، گزینه‌های قابل تنظیم که دقیقاً با نیازهای آنها مطابقت دارد.



فرآیند کنترل کیفیت ما یکی دیگر از نقاط افتخار است و ریشه در تجربه ما به عنوان یک تولیدکننده{0}}در شنژن دارد. ما 100٪ بازرسی مواد ورودی را انجام می دهیم زیرا به روش سخت یاد گرفتیم که یک خازن معیوب می تواند کل دسته را خراب کند. آزمایش‌های ما{4}}در مراحل اولیه مشکلاتی را پیدا می‌کند-مثل اتصال نادرست FPC که باعث خرابی متناوب نمایشگر می‌شود-و تست پیری 48 ساعته 24{12} ما تضمین می‌کند که هر ماژول می‌تواند استفاده طولانی‌مدت را انجام دهد. با ظرفیت تولید 4 میلیون دستگاه در ماه، می‌توانیم سفارش‌های بزرگ را برآورده کنیم، اما هرگز از جزئیات کوچکی که یک ماژول را قابل اعتماد می‌کند، غافل نمی‌شویم. تیم تحقیق و توسعه ما هر روز در کارخانه است و با تولید کار می‌کند تا ماژول را اصلاح کند - اخیراً مصرف انرژی نور پس‌زمینه را بر اساس بازخورد مشتری ساعت هوشمند بهینه‌سازی کرده‌ایم و مصرف جریان را تا 5 درصد بدون کم‌نور کردن صفحه کاهش دادیم.



در پایان روز، این ماژول TFT LCD 0.85{3}}اینچی بیش از مجموعه ای از پارامترها است. این محصول سال ها گوش دادن به مشتریان، آزمایش نمونه های اولیه و اصلاح تمام جزئیات برای حل مشکلات واقعی است. چه در یک مانیتور پزشکی پوشیدنی، یک حسگر صنعتی یا یک دستگاه کوچک اینترنت اشیا باشد، برای عملکرد در جایی ساخته شده است که مهم است - نه فقط روی کاغذ، بلکه در دستان مهندسان و کاربرانی که هر روز به آن تکیه می کنند. این تفاوت بین ماژولی است که می‌توانید در هر جایی بخرید و ماژولی که می‌توانید برای ارائه آن اعتماد کنید، با حمایت تیمی که آنجا بوده‌اند، این کار را انجام داده‌اند و برای بهتر کردن آن مدام تکرار می‌کنند.



● OEM&ODM ● بدون MOQ ● نمونه های موجود در انبار ● تخته تست اختیاری

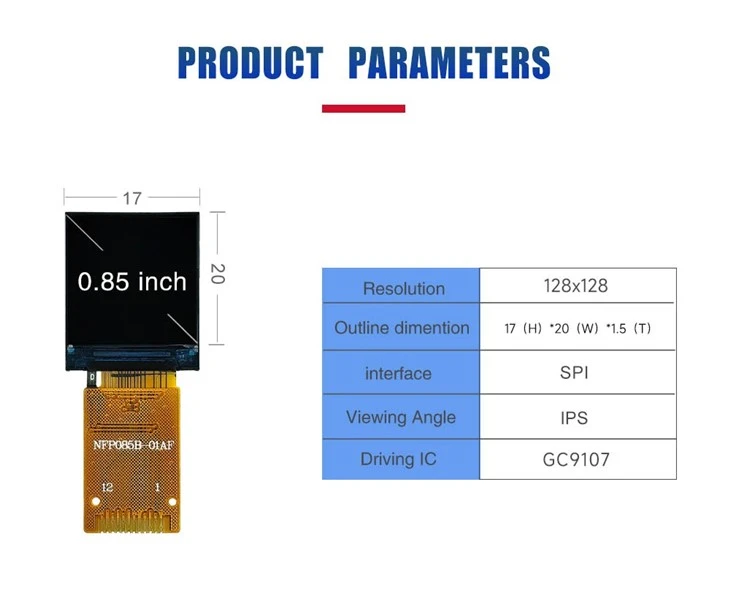

مشخصات

آیتم	DIMENSION	واحد
اندازه	0.85	اینچ
ابعاد طرح	20.82x17.58x1.46	میلی متر
دمای عملیاتی	-20 درجه - +70 درجه	درجه
دمای ذخیره سازی	-30 درجه - +80 درجه	درجه
قطعنامه	128x128
