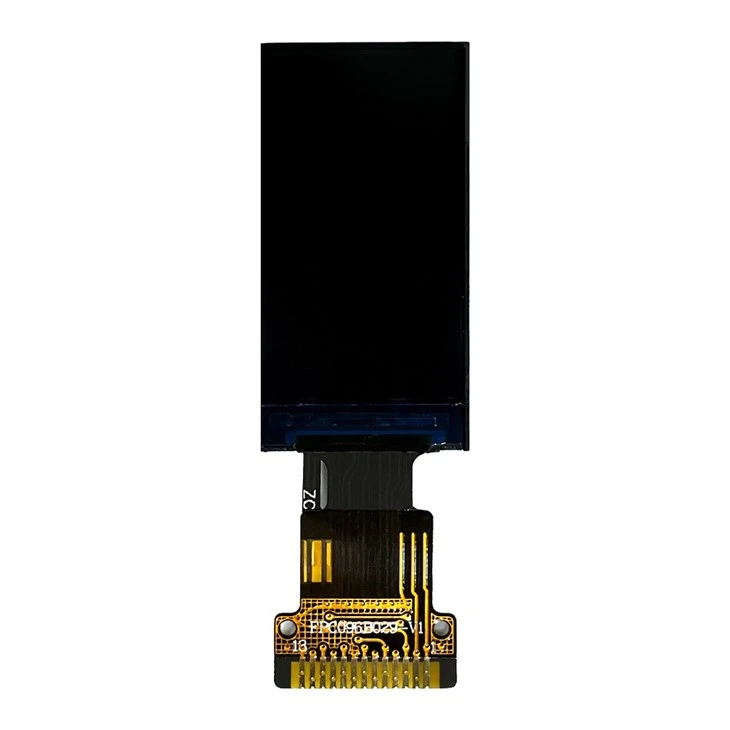

ماژول صفحه نمایش 0.96 اینچی TFT

ENH-TV0096007Aتوضیحات

در دنیای نمایشگرهای جمع و جور، اندازه همه چیز را بیان نمی کند. ماماژول صفحه نمایش 0.96 اینچی TFTثابت می کند که عملکرد بصری استثنایی می تواند در بسته های بسیار کوچک ارائه شود. این ماژول که برای مهندسان، توسعه دهندگان محصول و تولیدکنندگانی طراحی شده است که خواهان کیفیت بدون مصالحه هستند، رزولوشن 80×160 پر جنب و جوش را با فناوری IPS ارائه می دهد که رقبای آن دو برابر اندازه آن را نمایش می دهد.

راماژول صفحه نمایش 0.96 اینچی TFTنقطه شیرین بین وضوح بصری و ردپای فیزیکی را نشان می‌دهد-که آن را به گزینه‌ای برای پوشیدنی‌های هوشمند، دستگاه‌های پزشکی، رابط‌های اینترنت اشیا و کنترل‌های صنعتی تبدیل می‌کند که هر میلی‌متر اهمیت دارد.



پس از سال‌ها تحقیق و ارائه ماژول‌های LCD با اندازه کوچک-، صفحه نمایش HSD{1}}اینچی TFT یکی از پایدارترین-محصولات فروش ما با رضایت‌بخش‌ترین بازخورد مشتریان بوده است. به این دلیل نیست که پارامترهای آن خیره کننده هستند، بلکه به این دلیل است که در "انطباق پذیری" و "عملی بودن" به نهایت دست یافته است-بسیاری از همتایان به راحتی در هنگام ساخت صفحه نمایش های کوچک به دام "انباشته شدن پارامترها" می افتند، اما نیازهای اصلی سناریوهای تعبیه شده را نادیده می گیرند: یکپارچه سازی آسان، مصرف روشن و دید کم، و. این نمایشگر دقیقاً تمام این نکات دردناک را برطرف می کند و تمام جزئیات فنی بر اساس بازخورد ما از هزاران محصول آزمایشی مشتری بهینه شده است.

بیایید با هسته نمایشگر آن شروع کنیم، که از فناوری IPS استفاده می‌کند-چیزی که در اندازه 0.96{9}}اینچی بسیار رایج نیست. بسیاری از تولیدکنندگان از صفحه نمایش های ارزان تر TN برای کنترل هزینه ها استفاده می کنند، اما ما آنها را در روزهای اولیه آزمایش کردیم و متوجه شدیم که صفحه نمایش های TN در دستگاه های پوشیدنی ضعیف عمل می کنند. تغییر جزئی در زاویه دید باعث اعوجاج رنگ و دید ضعیف به خصوص برای دستبندهای سلامتی مورد استفاده سالمندان می شود. بینایی آنها در حال حاضر ضعیف است و اعوجاج رنگ مستقیماً بر خواندن داده ها تأثیر می گذارد. به همین دلیل ما اصرار کردیم که از IPS استفاده کنیم. در آزمایشات واقعی، زاویه دید بیش از 80 درجه در همه جهات یک مقدار نظری از آزمایشگاه نیست. این پارامتر بهینه ای است که ما پس از تنظیم مکرر زاویه اتصال با نصب صفحه روی بدنه دستبند با انحناهای مختلف تعیین کردیم. اعداد و آیکون‌ها حتی زمانی که روی مچ دست قرار می‌گیرند، چه از رو به رو و چه از پهلو، هیچ تغییر رنگی را نشان نمی‌دهند و کنتراست ثابت می‌ماند. مشتریانی که از جایگزین های صفحه نمایش TN استفاده کرده اند، بازخوردهای آشکاری در این مورد ارائه کرده اند.

وضوح تصویر 80 (RGB) × 160 پیکسل است. این پارامتر ممکن است معمولی به نظر برسد، اما وقتی با عملکرد رنگ IPS ترکیب شود، برای یک صفحه نمایش 0.96{6}}اینچی بیش از اندازه کافی است. بسیاری از مشتریان در ابتدا می‌پرسند که آیا تعداد پیکسل‌ها خیلی کم است یا خیر، اما از طریق اشکال‌زدایی واقعی ما، تراکم پیکسلی این وضوح برای نمایش اطلاعات اولیه مانند ضربان قلب، تعداد گام‌ها و قدرت کاملاً واضح است و حتی می‌تواند آیکون‌های رنگی ساده را ارائه دهد. علاوه بر این، فشار رانندگی یا مصرف برق را به دلیل پیکسل‌های بیش از حد بالا افزایش نمی‌دهد - به هر حال، بیشتر صفحه‌نمایش‌های کوچک در دستگاه‌های قابل حمل استفاده می‌شوند و تعادل بین مصرف انرژی و وضوح مهم‌تر از روی هم قرار دادن وضوح است. شایان ذکر است که آرایش پیکسل نوار عمودی RGB آن به طور ویژه توسط ما بهینه شده است و تولید رنگ دقیق تری را نسبت به آرایش های معمولی ارائه می دهد. این امر به ویژه برای نمایش رنگ های هشدار دهنده مانند قرمز و سبز مهم است و آن را برای اعلان وضعیت در دستگاه های پزشکی مناسب می کند.

پیکربندی پلاریزه‌کننده نقطه برجسته کوچکی از این نمایشگر است، و جزئیاتی است که ما برای سناریوهای استفاده در فضای باز بهینه‌سازی کرده‌ایم-«افزایش مات 83 درجه / روشنایی پایین‌تر{2}}افزایش 7 درجه» زاویه‌ای است که خودسرانه تعیین می‌شود. در روزهای اولیه، برخی از مشتریان گزارش دادند که صفحه نمایش در خارج از منزل بازتاب شدیدی دارد و حتی با استفاده از یک آفتابگیر، دیده شدن آن را دشوار می کند. ما پلاریزرها را در بیش از ده ها زاویه آزمایش کردیم و در نهایت روی یک پلاریزر مات بالای 83 درجه قرار گرفتیم. این نه تنها انعکاس صفحه را کاهش می دهد، بلکه بر روشنایی صفحه تأثیر نمی گذارد، و حتی مقاومت کمی در برابر اثر انگشت ایجاد می کند، که نیاز به پوشش اضافی سطح را از بین می برد و هزینه های تولید مشتریان را کاهش می دهد. 7 درجه کاهش روشنایی{10}}طراحی عملی‌تر است: می‌تواند به طور موثر انتقال نور پس‌زمینه را بدون افزایش مصرف انرژی در نور پس‌زمینه بهبود بخشد، و اطمینان حاصل کند که صفحه نمایش حتی در حالت مصرف کم{11}}که برای دستگاه‌های پوشیدنی{12}}با باتری{12} به وضوح قابل مشاهده است، به وضوح قابل مشاهده است. علاوه بر این، این پیکربندی به هیچ وجه بر مزیت زاویه دید کامل IPS تأثیر نمی گذارد و تعادلی بین عملی بودن و تجربه کاربر ایجاد می کند.

آی سی درایور استفاده شده NV3022B است، تراشه ای که ما بیش از سه سال است که از آن استفاده می کنیم، که می تواند به عنوان یک "مدل پایدار" در درایورهای صفحه نمایش کوچک-در نظر گرفته شود. بسیاری از همتایان تراشه‌های درایور ارزان‌تری را توصیه می‌کنند، اما ما آن‌ها را امتحان کرده‌ایم-این تراشه‌ها یا فاقد یکپارچگی هستند، به مدارهای جانبی اضافی نیاز دارند که مشکل تحقیق و توسعه و هزینه‌های مشتریان را افزایش می‌دهد، یا حالت‌های کم مصرف ناپایدار{4}} دارند که به راحتی باعث لرزش صفحه و خاموشی می‌شود. مزیت NV3022B در یکپارچگی بالای آن نهفته است:-در GRAM داخلی فقط می‌تواند از نمایشگر تمام- رنگی با وضوح 80×160 پشتیبانی کند و نیاز به حافظه خارجی اضافی را از بین ببرد. همچنین از رابط سریال SPI پشتیبانی می کند که برای دستیابی به ارتباط فقط به 4 خط سیگنال (CLK، DIN، CS، DC) به اضافه برق و زمین نیاز دارد. با پین های کمتر، لحیم کاری و اشکال زدایی برای مشتریان راحت است. به‌ویژه برای طرح‌های جاسازی‌شده با{15}محدودیت منابع، هر پین ارزشمند است، و طراحی رابط این تراشه می‌تواند به مشتریان کمک کند تا بسیاری از منابع GPIO را ذخیره کنند. علاوه بر این، حالت کم مصرف{17} آن بسیار پایدار است. اندازه گیری واقعی ما نشان می دهد که در حالت خواب، مصرف برق می تواند به سطح میکرو آمپر کاهش یابد. همراه با عملکرد تنظیم نور پس زمینه صفحه نمایش، می تواند عمر باتری دستگاه های قابل حمل را تا حد زیادی افزایش دهد، که یکی از دلایل اصلی انتخاب بسیاری از مشتریان دستگاه های پوشیدنی است. نکته دیگر این است که کاملاً با ST7735S-مشتریانی که قبلاً برنامه‌هایی را با استفاده از ST7735S توسعه داده‌اند سازگار است، می‌توانند مستقیماً آنها را بدون تغییرات عمده تطبیق دهند و در زمان تحقیق و توسعه بسیار صرفه‌جویی کنند. این نیز یک طرح سازگاری است که ما عمداً پس از ارتباط طولانی مدت با مشتریان حفظ کردیم.

پارامترهای محیطی و ابعادی ممکن است مانند مشخصات معمولی به نظر برسند، اما در پس هر مقدار، سناریوهای کاربردی واقعی را در نظر می گیریم. محدوده دمای عملیاتی -20 درجه تا +70 درجه و محدوده دمای ذخیره سازی -30 درجه تا +80 درجه است. این محدوده به طور تصادفی علامت گذاری نشده است. از طریق آزمایش‌های شوک حرارتی مکرر ما (دوچرخه از -20 درجه تا +70 درجه) و آزمایش‌های ذخیره‌سازی دمای پایین-ما تأیید می‌شود که این نمایشگر می‌تواند در محیط‌های سرد در فضای باز در شمال چین و کارگاه‌های گرم در جنوب چین بدون صفحه‌نمایش سیاه یا اعوجاج صفحه به‌طور پایدار کار کند. قبلاً، یک مشتری از آن در حسگرهای اینترنت اشیا در فضای باز استفاده می‌کرد-صفحه‌نمایش‌های برندهای دیگر در زمستان در محیط‌های با دمای پایین پاسخ آهسته و اعوجاج رنگ را تجربه می‌کردند، اما این نمایشگر ثابت ماند، که یکی از شهرت‌هایی است که ما جمع کرده‌ایم. از نظر ابعاد، 14.04 میلی متر × 27.95 میلی متر × 1.53 میلی متر (طول × عرض × ضخامت) اندازه جمع و جور است که توسط ما بر اساس اندازه بدنه دستگاه های پوشیدنی رایج فعلی، قاب های گوشی و سنسورهای کوچک بهینه شده است. نسبت کشیده برای طرح های میله ای شکل مناسب است و ضخامت تنها 1.53 میلی متر به سختی فضای داخلی دستگاه را اشغال می کند. بسیاری از مشتریان بازخورد می‌دهند که اندازه این نمایشگر به محصولاتشان اجازه می‌دهد تا نازک‌تر و سبک‌تر شوند، به‌ویژه دستبندهای هوشمند و قاب‌های گوشی که در آن نازکی مستقیماً بر تجربه کاربر تأثیر می‌گذارد. زمانی مشتری داشتیم که یک حلقه هوشمند بسیار نازک تولید می کرد که در ابتدا نتوانست صفحه نمایش مناسبی پیدا کند. آنها چندین صفحه نمایش با اندازه های مشابه را امتحان کردند، اما یا ضخامت از حد مجاز فراتر رفت یا جلوه نمایش ضعیف بود. در نهایت از این نمایشگر استفاده کردند که کاملاً متناسب با طراحی بدنه آنها بود و میزان خرابی در زمان تولید انبوه بسیار پایین بود.

وقتی صحبت از کیفیت و سفارشی سازی می شود، این مزیت اصلی ما به عنوان یک تولید کننده نیز می باشد. بسیاری از مشتریان نه تنها برای یک صفحه نمایش استاندارد، بلکه برای سفارشی سازی بر اساس نیازهای محصول خاص خود به ما مراجعه می کنند. خدمات سفارشی سازی ما فقط تنظیم پارامتر ساده نیست. در عوض، ما بر اساس سال ها تجربه عملی خود، پیشنهادات بهینه سازی معقولی را به مشتریان ارائه می دهیم. برای مثال، روشنایی استاندارد 350cd/m² است، اما اگر مشتری در حال ساخت دستگاه‌هایی در فضای باز است که به روشنایی بالاتری نیاز دارند، توصیه می‌کنیم آن را روی 500-800cd/m² تنظیم کنید و در عین حال مدار نور پس‌زمینه را برای جلوگیری از مصرف بیش از حد انرژی بهینه کنید. برای دستگاه‌های پزشکی، برای بهبود خوانایی صفحه در محیط‌های پزشکی، درمان‌های ضد{7}}درخشش و اثرانگشت{11}} را پیشنهاد می‌کنیم. علاوه بر این، با توجه به طول و شکل FPC و نوع رابط، بسیاری از مشتریان دارای فضای داخلی ویژه دستگاه هستند. ما مسیر و طول FPC را با توجه به نقشه‌های پوششی که ارائه می‌کنند سفارشی می‌کنیم، و حتی موقعیت اتصال را تنظیم می‌کنیم تا از نصب صاف اطمینان حاصل کنیم و نرخ کار مجدد را در طول تولید آزمایشی کاهش دهیم. علاوه بر این، MOQ ما پایین است{12}حتی اگر یک مشتری فقط به ده‌ها قطعه برای آزمایش نمونه نیاز داشته باشد، ما می‌توانیم تولید را ترتیب دهیم، که برای شرکت‌های نوپا یا مشتریانی که تأیید نمونه اولیه را انجام می‌دهند بسیار دوستانه است.



صادقانه بگویم، مشخصات این نمایشگر چیز شگفت انگیزی نیست. اما این محصول اصلی ما شده است زیرا ما واقعاً مشتریان خود و سناریوهایی را که آنها در حال کار هستند درک می کنیم. ما شاهد بوده ایم که مشتریان بسیار زیادی با چرخه های طولانی تحقیق و توسعه و نرخ شکست بالا در تولید انبوه مواجه می شوند، همه اینها به این دلیل است که آنها صفحه نمایش هایی را انتخاب کردند که روی کاغذ عالی به نظر می رسیدند اما استفاده از آنها واقعاً دردسرساز بود. و ما تعداد زیادی از رقبا را مشاهده کرده‌ایم که در عین نادیده گرفتن نیازهای اساسی برنامه‌های تعبیه‌شده، به جمع‌آوری مشخصات ادامه می‌دهند.

تمام جزئیات فنی در این صفحه نمایش HSD0.96{1}}چیزهایی مانند بهینه‌سازی زاویه دید IPS، انتخاب زاویه قطبی‌ساز، سازگاری IC درایور، حتی تلورانس‌های ابعادی-از موارد استفاده واقعی{3}}جهانی آمده است که در طول زمان به آن‌ها برخورد کرده‌ایم و آنها را اصلاح کرده‌ایم. نکته اصلی این است که کار کردن با آنها برای مشتریان آسان تر شود.

ممکن است بهترین صفحه نمایش کوچک موجود نباشد، اما قطعاً صفحه‌ای است که به بهترین وجه با سناریوهای تعبیه‌شده مطابقت دارد و در واقع مشکلات را برای مشتریان حل می‌کند. فلسفه ما پس از این همه سال ساخت LCD های کوچک این بوده است: مشخصات پایه و اساس هستند، اما قابلیت استفاده واقعاً مهم است.





● OEM&ODM ● بدون MOQ ● نمونه های موجود در انبار ● تخته تست اختیاری















مشخصات

آیتم	DIMENSION	واحد
اندازه	0.96	اینچ
ابعاد طرح	14.04x27.95x1.53	میلی متر
دمای عملیاتی	-20 درجه - +70 درجه	درجه
دمای ذخیره سازی	-30 درجه - +80 درجه	درجه
قطعنامه	80x160
